niedziela, 30 stycznia 2011

Wypad na „łąki …”

Niedaleko mojego miejsca zamieszkania jest łąka, służąca ludziom do jazdy na quadach, motorach, samochodami 4×4 oraz jako wysypisko śmieci. Jeżeli żaden z wymienionych pojazdów akurat się nie porusza można z dzieckiem spokojnie pospacerować. Oto kilka zdjęć:





Drukarka HP 3550 nie można zainstalować sterowników.

Parę tygodni wcześniej trafiła do mnie drukarka „chlebak” HP 3550 o objawem „nie drukuje”. Okazało się, że drukarka posiada nieoryginalne tusze, które były zaschnięte. Zaleciłem wtedy wymianę wkładów na nowe. Po wymianie drukarka zaczęła poprawnie drukować. Jej stan techniczny oraz wizualny wskazywał na minimalne zużycie sprzętowe. Po około dwóch tygodniach właściciel drukarki zadzwonił, że nie może zainstalować sterowników do tej drukarki, a system operacyjny zgłasza błąd urządzenia USB. Drukarka sygnalizowała uszkodzenie ciągle migając diodą „Power”. Drukarka trafiła ponownie do mnie i jakież było moje zdziwienie jak ją załączyłem i otwarłem pokrywę. Otóż pasek napędowy wkładów przesuwał się a kaseta z wkładami stała w miejscu. Rozebrałem drukarkę (4 śrubki Torx) i zobaczyłem miejsce na pasku, gdzie wcześniej trzymała się kaseta z tuszami.




Kółko koloru czerwonego – miejsce, w którym trzymała się kaseta.
Kółko koloru zielonego – miejsce śrubek od elementu trzymającego pasek.

Aby dokładnie zdiagnozować uszkodzenie należy:
- zluzować wałek – dwie sprężyny, dwa zabezpieczenia,
- ściągnąć kasetę – delikatnie, żeby nie urwać zaczepu,
- odkręcić koło pędne paska napędowego – jeden Torx, uwaga na sprężynkę.
Element trzymający był połamany. Jest on przymocowany jest za pomocą dwóch śrub Torx do kasety (kolor zielony). Na szczęście miałem podobny model drukarki dawcy, z której wyciągnąłem uchwyt paska i założyłem do w/w drukarki. Składanie drukarki odbywa się odwrotnie niż rozbieranie wymienione powyżej. Drukarka pracuje jak nowa. Zastanawia mnie tylko fakt: jak można to połamać :).

Wymiana nagrywarki w Asus A6000.

W poniższym tutorialu opiszę wymianę nagrywarki DVD-RW ze złączem IDE w Asusie A6000.

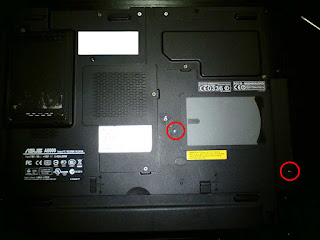

Zabawę zaczynamy od odkręcenia dwóch śrubek umieszczonych od spodu laptopa – prawa część urządzenia. Śrubki zaznaczyłem czerwonymi kółkami na zdjęciach.



Śrubki należy wyciągnąć, aby nie blokowały wysunięcia napędy. Następnie delikatnie wysuwamy napęd. Można zobaczyć prowadnicę, którą należy odkręcić o czym będzie dalej.



Z tyłu napędu obok złącza IDE zaczyna się prowadnica, która jest przykręcona czterema śrubkami; dwie z tyłu, dwie z boku. Prowadnicę zaznaczyłem kwadratem, śruby kółkami. Prowadnicę należy przełożyć do nowego napędu.




Następnie należy przełożyć maskownicę napędu. Maskownica trzyma się na trzech zatrzaskach. Dwa zatrzaski są pionowo od lewej strony, jeden poziomo od strony prawej. Aby wyciągnąć maskownicę należy wysunąć tackę najlepiej spinaczem wsadzając go delikatnie w dziurę w maskownicy.

Maskownicę zdejmujemy również z nowego napędu (jeżeli jest) i zakładamy do nowego napędu maskownicę z laptopa. Po przykręceniu prowadnicy i założeniu maskownicy można założyć napęd do laptopa wsuwając go do oporu tak aby w otworach pojawiły się gwinty. Należy przykręcić napęd do obudowy laptopa.


Po tej operacji cieszymy się sprawną nagrywarką w laptopie.

sobota, 29 stycznia 2011

Sony Trinitron KV-25R2K i znikanie obrazu.

Pacjent to mój własny telewizor Sony Trinitron KV-25R2K. Telewizor potrafił popracować 10 min. czasami 1 h, po czym znikał obraz, zostawała fonia a dioda stand-by migała 4 razy. Pierwsza naprawa miała miejsce 2 tygodnie temu i polegała na odkurzeniu wnętrza i elektroniki telewizora oraz sprawdzeniu czy nie ma zimnych lutów. Przelutowałem okolice trafopowielacza. Według tego obrazka:




układ scalony IC301 zgłasza błąd powrotu H. Mogę popełniać błędy w pisowni zagadnień telewizyjnych ze względu, że telewizorów nie naprawiam. Po „naprawie” telewizor popracował dzień i usterka wróciła. Zacząłem szukać rozwiązania na portalu Elektroda.pl. Dowiedziałem się, że kineskopy Trinitron przedwcześnie kończą swój żywot oraz „… w Sony zimne luty to norma i najlepiej przelutować całą płytę główną …”. Znalazłem również schemat SONY 20KV-25R FE 1. Z forum wyczytałem, że aby sprawdzić czy nie jest to wina kineskopu, należy nagrzać go i delikatnie pukać w bańkę kineskopu najlepiej drewnianą rączką od pędzla. Mój telewizor przeszedł test pozytywnie, obraz w czasie tej czynności nie znikał. Pozostała mi do przejrzenia elektronika telewizora. Poszukiwania rozpocząłem od przejrzenia dokładnie toru H oraz wyprowadzeń procesora.
W czasie przelutowywania toru H na T531 zauważyłem zimny lut.

Dla pewności przelutowałem większość płyty głównej. Telewizor chodzi już tydzień. Płyta główna w tym telewizorze jest trochę wygięta pod ciężarem radiatorów, a jedynymi punktami podparcia są prowadnice boczne. Stąd biorą się zimne luty.

EN-57 jadący do Katowic.

Kupiłem dziecku piaskownicę …

A najbardziej cieszy … Nela.

Mstyczów 29.05.2010

Zdjęcia z pobytu we wsi Mstyczów. Jest to bardzo malownicza, mała wieś pomiędzy Żarnowcem a Szczekocinami. Dużym plusem (jak dla mnie) miejscowości jest trasa kolei z Krakowa do Warszawy. Można zobaczyć pociągi InterCity prowadzone przez EU44 – Husarza. Oto kilka zdjęć – niestety Sony Ericsson’em C702.












Acer Travelmate 2430 i 0x0000000A.

Dostałem do sprawdzenia laptopa Acer Travelmate 2430, który nie mógł załadować do końca systemu operacyjnego i wykazywał BSOD o wartości 0x0000000A. Według informacji podawanych  na stronie Microsoftu rozwiązań tego problemu może być wiele. Jako, że system był już zainstalowany rozpocząłem testowanie sprzętu. Pamięć operacyjna nie posiadała błędów, S.M.A.R.T. dysku nie sygnalizował problemów, powierzchnia dysku zawierała wiele wolnych obszarów. Jednoznacznego rozwiązania w/w problemu nie znalazłem, ale wykonałem Remap i Erase Delays ( MHDD – ostatnia opcja niszczy dane !!! ) oraz wyciągnąłem kartę sieciową Wi-Fi. Po tych operacjach system operacyjny uruchomił się i nie wykazywał w późniejszych testach problemów. Ponowne włożenie karty sieciowej nie spowodowało błędów ani BSOD.

Drukarki HP i zamienniki tuszy.

Spotkałem kilka drukarek HP, które nie drukowały ew. wydruk był nierówny, tabele były krzywe, tekst był schodzący. Główną przyczyną takiego stanu drukarki jest stosowanie tanich zamienników tuszy. W testowanych drukarkach bardzo łatwo było poznać, że karetka jest brudna od tuszu. Wystarczyło spojrzeć na taśmy przyłączeniowe do pojemników z tuszem, aby zobaczyć czarny nalot na białej taśmie. Dla szybkiego potwierdzenia teorii wystarczy wziąć Izopropanol i przeczyścić karetkę do stanu, w którym szmatka będzie czysta. Po tej operacji drukarka powinna zacząć drukować. Jeżeli tak się stanie pozostaje wykonać pełną konserwację drukarki tj. dokładnie ją wyczyścić. Drukarki, których tekst dotyczył to HP 9800 z przebiegami około 40 tyś stron.

Asus A6000 – trojan Trojan.Agent.xeh i napęd.

Trafił do mnie do diagnozy laptop Asus A6000. W laptopie prawidłowo nie działa DVD-RW oraz panoszy się koń trojański.
Koń trojański jest w trakcie usuwania. Combofix usuwa go, odzyskiwanie systemu wyłączone  a on powraca. Na laptopie zainstalowany jest AVG Free, który nie wyszukuje wirusa, dopiero skaner online ze strony mks.com.pl wyłapuje Trojan.Agent.xeh i go usuwa. Aby było trudniej :) skaner online działa tylko w trybie awaryjnym.  Pozostaje przejrzeć rejestr. HijackThis wskazał klucze rejestru do usunięcia. Niestety nie do końca udało się usunąć wirusa – musiałem wykorzystać również NOD32 do ostatecznego wyeliminowania wirusa.
Napęd czyta tylko płyty tłoczone, nagrywane nie.

Wymiana kondensatorów na płycie głównej Soltek SL-65EP-T.

Pacjent Soltek 65EP-EP+.
Do wymiany było 10 szt. kondensatorów 1500uF/6,3V. Zakupione kondensatory to Jackcon – seria złota. Przed wymianą płyta główna wieszała się przy jakiejkolwiek próbie uruchomienia systemu operacyjnego typu LiveCD ew. instalacji Windowsa XP. Problem występował również w czasie testowania pamięci operacyjnej.
Opis wymiany kondensatorów jest opisany w FAQ Komputery portalu Elektroda.pl. Metodą wymiany kondensatorów jaką wybrałem to wymiana kompletnych kondensatorów bez zostawiania kikutów. Do lutowania używałem stacji lutowniczej PT 803. Temperatura lutowania od 350 – 450 C. 450 stopni stosowałem jedynie przy punktach lutowniczych połączonych z dużą powierzchnią miedzianych ścieżek.
Po wymianie płyta zaczęła normalnie pracować min. systemy operacyjne startują bez najmniejszych problemów.

Drukarka HP F2180.

Dostałem do sprawdzenia drukarkę HP F2180, która nie drukuje. Okazuje się, że drukarka zgłasza z tuszami. Pojemniki są oryginalne, ale regenerowane. Kasowanie kartridzy według opisu nic nie daje. Zalecam wymianę kartridzy ew. podmianę na inne.

Padający twardy dysk i 0x0000008E.

Dostałem do naprawy komputer z uszkodzonym systemem operacyjnym. Poczynione testy to:
  • zasilacz Codegen – wykazuje, że napięcia są w normie – do sprawdzenia stan PCB i wentylatora,
  • twardy dysk – 6 bad sektorów przeniesionych, sporo wolnych obszarów – MHDD usunęło wolne obszary i realokowało dwa bad sektory,
  • mks_vir – skaner on-line aktualnie trwa.
Okazało się, że na dysku było 20 wirusów i dysk twardy zatrzymuje się co około 10 – 20 sekund powodując spowolnienie pracy komputera.
Informacja o błędzie 0x0000008e

3 w 1 – czyli z trzech komputerów jeden.

Dostałem zadanie – zmontowanie jednego komputera z trzech innych.
  1. Komputer I – AMD Duron 650 MHz, 512 DDR 1, twardy dysk, DVD-RW, zasilacz 200 W,
  2. Komputer II – Intel Pentium 1 GHz, 768 SDRAM PC133, zasilacz 350 W,
  3. Komputer III – Intel Celeron 700 MHz, 64 MB SDRAM, zasilacz —.
Płyta główna w pierwszym komputerze posiada 14 różnych wylanych kondensatorów, płyta główna drugiego komputera posiada tylko 10 rozlanych kondensatorów 1500uF/6,3V. Jak na razie wybór padł na wykorzystanie komputera II i peryferii z komputera I. Ktoś pomyśli – straszne archiwum, dla innych pospolity komputer. Wymianę kondensatorów przedstawię w oddzielnym artykule.

Sosina Jaworzno.


Sos spaghetti dla małego dziecka.

Przepis powstał, kiedy chciałem zrobić dla naszego dziecka lepsze spaghetti niż serwowane w słoiczkach przeznaczonych dla maluchów. Skład
  1. 1/2 kg mięsa mielonego – najlepiej z szynki (ja zawsze mielę łopatkę w mięsnym).
  2. puszka pomidorów bez skóry.
  3. 1 łyżeczka koncentratu pomidorowego.
  4. Puszka kukurydzy.
  5. Przyprawy: sól, pieprz, bazylia, zioła prowansalskie, czosnek mielony, czasami kurkuma.
Nalewam małą ilość wody do garnka i gotuje w nim mięso mielone do miękkości. W między czasie doprawiam je szczyptą soli, pieprzem, czosnkiem mielonym (czasami kurkumą). Jak mięso mielone jest miękkie dodaje pomidory z puszki i koncentrat pomidorowy. Wszystko mieszam, pomidory rozdrabniam. Koncentrat można pominąć, ja lubię sos bardziej pomidorowy a pomidory w puszce tego nie zapewniają. Na końcu dodaję kukurydzę i resztę przypraw czyli bazylia, zioła prowansalskie i sprawdzam smak dania. Jak na razie małej bardzo smakuje taty spaghetti, nie zgłasza sprzeciwu wyrzucając go na podłogę :).

UWAGA !!!

Spaghetti robiłem dla dziecka w wieku 13 miesięcy, moja córka nie miała żadnych wysypek ani problemów żołądkowych po moim daniu, na twoje dziecko sos może inaczej zareagować. Sos zawiera pomidory. Nie odpowiadam za ewentualne uczulenia :).

Naleśniki

Zawsze zapominam, gdzie jest przepis na naleśniki, które robię. Aby nie gnębić google przepis jest taki:
  1. 0,25 kg mąki
  2. 1 szklanka wody – zazwyczaj jest to 1 i 1/4 szklanki (trzeba patrzeć na konsystencję)
  3. 1 szklanka mleka
  4. 2 jajka
  5. Szczypta soli
  6. Dla Emi troszkę cukru.
Wszystko wrzucam do jednej miski i dokładnie mieszam aby nie było grudek. Smażę na patelni raz posmarowanej tłuszczem. W czasie odwracania naleśników sprawdzam czy naleśniki się nie targają i dobrze odchodzą od patelni. Jak dla mnie faceta przepis jest prosty, sprawdzony i zawsze wychodzi oprócz sytuacji gdzie zapominam jajek. :)

Kasowanie błędu „pampersa” w Canon IP2000.

Opis kasowania błędu oraz dostępu do pampersa można znaleźć w portalu Elektroda.pl. Dostałem do naprawy drukarkę Canon IP2000, która sygnalizowała błąd diodą pomarańczową ~ 7 mignięć. Czynności jakie trzeba wykonać to:
  1. Wyłączyć drukarkę.
  2. Trzymając przycisk Resume należy załączyć drukarkę nie puszczając tego przycisku.
  3. Należy trzymać obydwa przyciski, następnie zwolnić przycisk Resume.
  4. Należy nacisnąć przycisk Resume dwukrotnie i zwolnić przycisk Power, zielona dioda zacznie migać.
  5. Kiedy skończy migać zielona dioda, należy nacisnąć przycisk Resume 4-krotnie.
  6. Kolejny krok to wyłączenie drukarki i ponowne załączenie drukarki.
Jeżeli powyższa procedura nie zadziała należy wykonać wszystkie punkty ponownie, ew. Twoja drukarka ma inne uszkodzenie.

Posypał się system operacyjny ...

Otrzymałem od znajomej komputer składak do naprawy z objawem braku systemu operacyjnego „… czarny ekran …”. Po podłączeniu do sieci komputer przechodził przez Bios i zatrzymywał się na samym początku ładowania systemu operacyjnego xp. Pierwszą czynnością jaką wykonałem było rozkręcenie komputera i sprawdzenie stanu połączeń oraz stanu kondensatorów na płycie głównej. Komputer był bardzo zakurzony. Podejrzewam, że od nowości nie był czyszczony. Kolejnym krokiem było sprawdzenie twardego dysku pod kątem bad-sector’ów. Okazało się, że S.M.A.R.T. wykazuje 15 badów i 6 czekających w kolejce. Test powierzchni nie powiódł się, gdyż komputer wyłączył się w trakcie testu. Dokonałem pomiaru napięć i okazało się, że + 12 V jest grubo ponad normą i oscyluje w granicach 13,5 V. Naturalną koleją rzeczy była wymiana zasilacza i dysku twardego. Okazało się również w czasie czyszczenia, że pasta na procesorze była twarda i zbrylona a radiator zatkany kurzem i sierścią, co powodowało przegrzewanie się komputera i jego automatyczne wyłączenie w czasie pracy. Dokładne wyczyszczenie wszystkich styków, wentylatorów, radiatorów przywróciło normalną pracę komputera oraz temperatury.
Wniosek: odkurzajmy komputery a jak się na tym nie znajmy warto zainwestować w serwis komputera.

Vista i BSOD 0x0000c1f5

Trafił do mnie laptop Fujitsu Siemens Amilo z zainstalowaną Vistą Basic oraz pojawiającym się w trakcie naprawy systemu BSOD 0x0000c1f5. Rozwiązanie tego problemu można obejrzeć na youtube.pl oraz na stronie www.delmartian.com. Po zapoznaniu się z rozwiązaniami podanymi w linkach powyżej wykonałem:
  1. Start laptopa, w czasie planszy startowej F12 – pojawił się wybór urządzeń startowych.
  2. Miałem pod ręką Ubuntu na płycie, więc nim posłużyłem się do ratowania systemu.
  3. Start Ubuntu jako „… poznaj linuxa bez instalacji”.
  4. Po wystartowaniu systemu wybrałem „Miejsca ->System” ( tak na tym komputerze nazywał się dysk systemowy).
  5. Uruchomiłem terminal „Programy->Akcesoria->Terminal”.
  6. Przeszedłem do ukrytego katalogu $Extented wykonując „sudo cd /media/system/\$Extend”.
  7. Kolejny krok to wejście do kolejnego ukrytego katalogu $RmMetadata wpisując „sudo cd \$RmMetadata”.
  8. Następnie sprawdziłem czy poszukiwany plik znajduje się w w/w katalogu – komenda „ls”. Pojawił się min. folder „$TxfLog”.
  9. Kolejną rzeczą jaką należy wykonać to usunięcie w/w folderu komendą „sudo rm -rf \$TxfLog”.
  10. Sprawdzam czy folder został usunięty – komenda „ls”. Jeżeli tak zamykam terminal i dokonuje restartu komputera usuwając płytę z Ubuntu i wykonując „naprawę systemu operacyjnego Vista”. Czasami wymagana jest płyta z systemem, którą tworzy się zaraz po zakupie sprzętu.
Powyżej opisałem, co zrobiłem w tym konkretnym przypadku. Operacja powiodła się i moim oczom ukazał się pulpit Visty.
Na koniec nieco humoru. Na jednym z kolejnych forum znalazłem takie rozwiązanie: wymienić laptopa na Della: czytaj dlaczego. Kolejny śmietnik na Internecie.
